Regulační automaty D.RAK

Nová řada kompaktních regulačních automatů

pro řízení tepelných procesů, kotelen, výměníkových stanic, vzduchotechnik, klimatizací, skleníků, bazénů a dalších aplikací v tepelné technice. Regulační automaty jsou koncipovány jako kompaktní zařízení v oceloplechové rozváděčové skříni s vývodkami pro kabeláž, nebo v provedení openframeAutomat je dodáván na montážním plechu a operátorský panel s propojovacím kabelem je samostatně. pro umístění do rozváděčové skříně jiného výrobce. Na dveřích rozváděčové skříně je umístěn operátorský panel pro lokální ovládání a hlavní vypínač. Tato koncepce umožňuje rychlé a snadné nasazení regulačního automatu do provozu.

Na měřící vstupy lze přímo připojit běžná teplotní čidla (Pt100, Ni1000, Pt1000, proudová smyčka 4-20 mA, 0-10V, 2-10V…), stavové vstupy umožňují připojení bezpotenciálových i napěťových signálů, analogovými výstupy lze přímo řídit servopohony regulačních ventilů, nebo ovládat zdroje tepla (kotle, tepelná čerpadla…) a na releové výstupy, které jsou odjištěné keramickou pískovou pojistkou 3,15A, lze přímo připojit komponenty technologie (servopohony, elektroventily, indikační prvky, ovládání zdrojů tepla…). Ovládání regulačních automatů je realizováno prostřednictvím operátorského panelu umístěného na dveřích rozváděčové skříně. Zobrazovacím a ovládacím prvkem je 7″ TFT barevný dotykový displej. Ovládání je intuitivní – menu je v českém jazyce s nápovědou pro každý krok. Z operátorského panelu lze ovládat všechny funkce regulačního automatu (není potřeba servisní technik s notebookem). Menu je rozděleno do několika úrovní. Na uživatelské úrovni lze ovládat a nastavovat všechny důležité parametry automatu pro jeho bezchybný chod. Servisní úrověň umožňuje hlubší přístup do menu a nastavování parametrů a funkcí, které již předpokládá a vyžaduje znalost problematiky dané technologie. Regulační automat lze rozšířit o komunikační systém AMoS s připojením na internet a monitorovat a ovládat automat z libovolného místa s přístupem k internetu. Monitorovací systém AMoS též umořňuje propojení více regulačních automatů do komunikační sítě, vytvořit lokální dispečink s dálkovým přístupem přes internet. Pokud je regulační automat připojen k internetové aplikaci ERAK, uživatel má možnost prohlížet si historii všech dostupných dat regulačního automatu, zobrazit si je do grafů a vyhodnocovat provoz regulovaného systému. Speciální funkcí regulačních automatů Autron je “NOUZOVÝ PROVOZ”. Do této funkce se automat může přepnout sám, když vyhodnotí, že je některá z jeho částí (HW, SW) nefunkční, nebo lze automat do této funkce přepnout z ovládacího displeje zásahem obsluhy. Po přepnutí dojde k odstavení regulace, vypne se procesorová část automatu a jsou sepnuty hardwarově nakonfigurovaná výstupní relé (chod kotlů, čerpadel, elektroventilů…). Z tohoto stavu lze automat vrátit vypnutím od napájecí sítě a znovu zapnutím.
Zobrazit více

D.RAK – A02

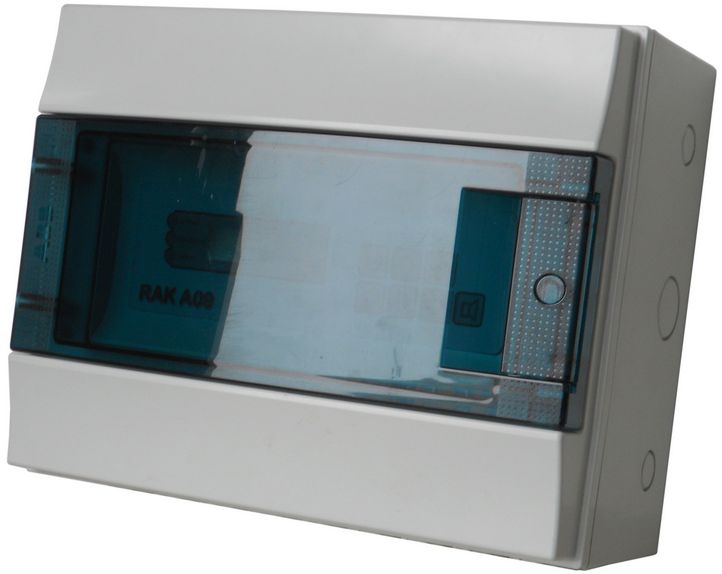

Představujeme Vám nejmenší regulační automat Autron z produktové řady D.RAK – Ax. Jedná se o kompaktní regulační automat umístěný v plastové rozváděčové skříní ABB Mistral 65. Vstup kabeláže do skříně je zajištěn šroubovacími vývodkami PG11. Ovládací panel automatu je skryt za transparentními dvířky rozváděčové skříně. Automat D.RAK – A02 má jiný systém zobrazení a ovládání, odlišný od ostatních typů regulačních automatů D.RAK. Pro zobrazení je použit 2,7″ monochromatický grafický LCD displej a funkce se ovládají prostřednictvím membránové klávesnice. Regulační automat je určen k montáži na stěnu.
Standardní firmware nutný pro funkci regulačního automatu vhodný pro většinu aplikací je v základní ceně.

Technické parametry

Displej2,7″ grafický monochromatický
Ovládánímembránová klávsnice
Počet regulačních kanálů2
Analogové vstupy5
Binární vstupy5
Analogové výstupy2
Binární výstupy8
Komunikační linky1
Připojení vodičůpružinové svorkovnice Wago 2,5mm2
Vstup pro kabelážplastové šroubovací vývodky PG11
Konstrukční provedeníplastová rozváděčová skřín ABB Mistral 65
Rozměry (š*v*h) bez vývodek pro kabeláž320 * 250 * 160 mm
KrytíIP54
D.RAK-A02_katalogový list

Vlastnosti regulátoru

D.RAK – A02 je dvoukanálový regulátor. Ve standardní konfiguraci a se standardním firmware připraven regulovat dvě topné větve, nebo jeden kotel a jednu topnou větev, nebo dva kotle, měřit venkovní teplotu, teplotu prostoru, přepínacími kontakty relé indikovat poruchový a havarijní stav a zajistit zabezpečovací funkce kotelny (stop- tlačítko, zaplavení, únik plynu…). Firmware regulačního automatu lze podle projektu, nebo požadavků zákazníka upravit na zakázku (tzv. speciál). Takto lze vytvořit virtuální regulační kanály, nebo ovládat jiné technologické celky (pro tuto volbu kontaktujte technika).
U regulačního automatu D.RAK – A02 je možné aktivovat jeden komunikační kanál – com0. Automat pak může komunikovat s programy Autron, nebo prostřednictvím komunikační linky RS485 s veřejným protokolem Modbus RTU se zařízením, nebo monitorovacím systémem jiného dodavatele.

D.RAK – D03

Představujeme Vám tříkanálový regulační automat Autron z produktové řady D.RAK – Dx. Jedná se o kompaktní regulační automat umístěný v oceloplechové rozváděčové skříni na jejíchž dveřích je umístěn operátorský panel s barevným dotykovým displejem pro snadné ovládání a hlavní vypínač automatu. Vstup kabeláže do skříně je zajištěn šroubovacími vývodkami. Regulační automat je určen k montáži na stěnu.
Pro montáž do rozváděčové skříně jiného výrobce je určeno provedení “OF” – openframeAutomat je dodáván na montážním plechu a operátorský panel s propojovacím kabelem je samostatně..
Standardní firmware nutný pro funkci regulačního automatu vhodný pro většinu aplikací je v základní ceně.

Technické parametry

Ovládání / zobrazení7″ barevný dotykový displej
Počet regulačních kanálů3
Analogové vstupy6
Binární vstupy8
Analogové výstupy3
Binární výstupy12
Komunikační linky4
Připojení k internetuLAN
Připojení vodičůpružinové svorkovnice Wago 2,5mm2
Vstup pro kabelážplastové šroubovací vývodky PG11,PG16
Konstrukční provedeníoceloplechová rozváděčová skříň
Rozměry (š*v*h) bez vývodek pro kabeláž400 * 550 * 130 mm
KrytíIP54
D.RAK-D03_katalogový list

Vlastnosti regulátoru

D.RAK – D03 je tříkanálový regulátor. Ve standardní konfiguraci a se standardním firmware je připraven regulovat tři topné větve, nebo jeden kotel a dvě topné věteve, nebo dva kotle a jednu topnou větev, nebo tři kotle, měřit venkovní teplotu, teplotu prostoru, tlak v otopné soustavě, zabezpečit doplňování a udržování tlaku, přepínacími kontakty relé indikovat poruchový a havarijní stav a zajistit zabezpečovací funkce kotelny (stop- tlačítko, zaplavení, únik plynu…). Firmware regulačního automatu lze podle projektu, nebo požadavků zákazníka upravit na zakázku (tzv. speciál). Takto lze vytvořit i virtuální regulační kanály, nebo ovládat jiné technologické celky (pro více informací kontaktujte technika).
U regulačního automatu D.RAK – D03 je možné aktivovat až 5 komunikačních kanálů. Kanály com1, com2 a com3 jsou určeny pro komunikaci s technologickými celky (kotel, tepelné čerpadlo, měřič tepla…). Prostřednictvím kanálu com0 může automat komunikovat s programy Autron, nebo prostřednictvím komunikační linky RS485 s veřejným protokolem Modbus RTU se zařízením, nebo monitorovacím systémem jiného dodavatele.
Samostatným komunikačním kanálem je LAN, pro připojení automatu k síti internet.

D.RAK – D33

Představujeme Vám šestikanálový regulační automat Autron z produktové řady D.RAK – Dx. Jedná se o kompaktní regulační automat umístěný ve dvou oceloplechových rozváděčových skříních spojených v jednu na jejíchž levých dveřích je namontován operátorský panel pro snadné ovládání a hlavní vypínač automatu. Vstup kabeláže do skříně je zajištěn šroubovacími vývodkami. Regulační automat je určen k montáži na stěnu.
Pro montáž do rozváděčové skříně jiného výrobce je určeno provedení “OF” – openframeAutomat je dodáván na montážním plechu a operátorský panel s propojovacím kabelem je samostatně..
Standardní firmware nutný pro funkci regulačního automatu vhodný pro většinu aplikací je v základní ceně.

Technické parametry

Ovládání / zobrazení7″ barevný dotykový displej
Počet regulačních kanálů6
Analogové vstupy12
Binární vstupy16
Analogové výstupy6
Binární výstupy24
Komunikační linky4
Připojení k internetuLAN
Připojení vodičůpružinové svorkovnice Wago 2,5mm2
Vstup pro kabelážplastové šroubovací vývodky PG11,PG16
Konstrukční provedenídvě spojené oceloplechové rozváděčové skříně
Rozměry (š*v*h) bez vývodek pro kabeláž800 * 550 * 130 mm
KrytíIP54
D.RAK-D33_katalogový list

Vlastnosti regulátoru

D.RAK – D33 je šestikanálový regulátor. To znamená, že je ve standardní konfiguraci a se standardním firmware připraven regulovat šest topných větví, nebo jeden kotel a pět topných větví, nebo dva kotle a čtyři topné větve, nebo tři kotle a tři topné větve, …, nebo kaskádu šesti kotlů, měřit venkovní teplotu, teplotu prostoru, tlak v otopné soustavě, zabezpečit doplňování a udržování tlaku, přepínacími kontakty relé indikovat poruchový a havarijní stav a zajistit zabezpečovací funkce kotelny (stop- tlačítko, zaplavení, únik plynu…). Firmware regulačního automatu lze podle projektu, nebo požadavků zákazníka upravit na zakázku (tzv. speciál). Takto lze vytvořit virtuální regulační kanály, nebo ovládat jiné technologické celky (pro tuto volbu kontaktujte technika).
U regulačního automatu D.RAK – D33 je možné aktivovat až 5 komunikačních kanálů. Kanály com1, com2 a com3 jsou určeny pro komunikaci s technologickými celky (kotel, tepelné čerpadlo, měřič tepla…). Prostřednictvím kanálu com0 může automat komunikovat s programy Autron, nebo prostřednictvím komunikační linky RS485 s veřejným protokolem Modbus RTU se zařízením, nebo monitorovacím systémem jiného dodavatele.
Samostatným komunikačním kanálem je LAN, pro připojení automatu k síti internet.

D.RAK – D05

Představujeme Vám pětikanálový regulační automat Autron z produktové řady D.RAK – Dx. Jedná se o kompaktní regulační automat umístěný v oceloplechové rozváděčové skříni na jejíchž dveřích je namontován operátorský panel pro snadné ovládání hlavní vypínač automatu. Vstup kabeláže do skříně je zajištěn šroubovacími vývodkami. Regulační automat je určen k montáži na stěnu.
Pro montáž do rozváděčové skříně jiného výrobce je určeno provedení “OF” – openframeAutomat je dodáván na montážním plechu a operátorský panel s propojovacím kabelem je samostatně..
Standardní firmware nutný pro funkci regulačního automatu vhodný pro většinu aplikací je v základní ceně.

Technické parametry

Ovládání / zobrazení7″ barevný dotykový displej
Počet regulačních kanálů5
Analogové vstupy10
Binární vstupy15
Analogové výstupy5
Binární výstupy18
Komunikační linky4
Připojení k internetuLAN
Připojení vodičůpružinové svorkovnice Wago 2,5mm2
Vstup pro kabelážplastové šroubovací vývodky PG11,PG16
Konstrukční provedeníoceloplechová rozváděčová skříň
Rozměry (š*v*h) bez vývodek pro kabeláž450 * 600 * 130 mm
KrytíIP54
D.RAK-D05_katalogový list

Vlastnosti regulátoru

D.RAK – D05 je pětikanálový regulátor. To znamená, že je ve standardní konfiguraci a se standardním firmware připraven regulovat pět topných větví, nebo jeden kotel a čtyři topné větve, nebo dva kotle a tři topné větve, nebo tři kotle a dvě topné větve, …, nebo kaskádu pěti kotlů, měřit venkovní teplotu, teplotu prostoru, tlak v otopné soustavě, zabezpečit doplňování a udržování tlaku, přepínacími kontakty relé indikovat poruchový a havarijní stav a zajistit zabezpečovací funkce kotelny (stop- tlačítko, zaplavení, únik plynu…). Firmware regulačního automatu lze podle projektu, nebo požadavků zákazníka upravit na zakázku (tzv. speciál). Takto lze vytvořit virtuální regulační kanály, nebo ovládat jiné technologické celky (pro tuto volbu kontaktujte technika).
U regulačního automatu D.RAK – D05 je možné aktivovat až 5 komunikačních kanálů. Kanály com1, com2 a com3 jsou určeny pro komunikaci s technologickými celky (kotel, tepelné čerpadlo, měřič tepla…). Prostřednictvím kanálu com0 může automat komunikovat s programy Autron, nebo prostřednictvím komunikační linky RS485 s veřejným protokolem Modbus RTU se zařízením, nebo monitorovacím systémem jiného dodavatele.
Samostatným komunikačním kanálem je LAN, pro připojení automatu k síti internet.

D.RAK – D55

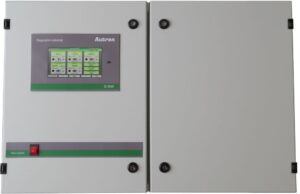

Představujeme Vám desetikanálový regulační automat Autron z produktové řady D.RAK – Dx. Jedná se o kompaktní regulační automat umístěný ve dvou oceloplechových rozváděčových skříních spojených v jednu na jejíchž levých dveřích je namontován operátorský panel pro snadné ovládání a hlavní vypínač automatu. Vstup kabeláže do skříně je zajištěn šroubovacími vývodkami. Regulační automat je určen k montáži na stěnu.
Pro montáž do rozváděčové skříně jiného výrobce je určeno provedení “OF” – openframeAutomat je dodáván na montážním plechu a operátorský panel s propojovacím kabelem je samostatně..
Standardní firmware nutný pro funkci regulačního automatu vhodný pro většinu aplikací je v základní ceně.

Technické parametry

Ovládání / zobrazení7″ barevný dotykový displej
Počet regulačních kanálů10
Analogové vstupy20
Binární vstupy30
Analogové výstupy10
Binární výstupy36
Komunikační linky4
Připojení k internetuLAN
Připojení vodičůpružinové svorkovnice Wago 2,5mm2
Vstup pro kabelážplastové šroubovací vývodky PG11,PG16
Konstrukční provedenídvě spojené oceloplechové rozváděčové skříně
Rozměry (š*v*h) bez vývodek pro kabeláž900 * 600 * 130 mm
KrytíIP54
D.RAK-D55_katalogový list

Vlastnosti regulátoru

D.RAK – D55 je desetikanálový regulátor. To znamená, že je ve standardní konfiguraci a se standardním firmware připraven regulovat deset topných větví, nebo jeden kotel a devět topných větví, nebo dva kotle a osm topných větví, nebo tři kotle a sedm topných větví, …, nebo kaskádu deseti kotlů, měřit venkovní teplotu, teplotu prostoru, tlak v otopné soustavě, zabezpečit doplňování a udržování tlaku, přepínacími kontakty relé indikovat poruchový a havarijní stav a zajistit zabezpečovací funkce kotelny (stop- tlačítko, zaplavení, únik plynu…). Firmware regulačního automatu lze podle projektu, nebo požadavků zákazníka upravit na zakázku (tzv. speciál). Takto lze vytvořit virtuální regulační kanály, nebo ovládat jiné technologické celky (pro tuto volbu kontaktujte technika).
U regulačního automatu D.RAK – D55 je možné aktivovat až 5 komunikačních kanálů. Kanály com1, com2 a com3 jsou určeny pro komunikaci s technologickými celky (kotel, tepelné čerpadlo, měřič tepla…). Prostřednictvím kanálu com0 může automat komunikovat s programy Autron, nebo prostřednictvím komunikační linky RS485 s veřejným protokolem Modbus RTU se zařízením, nebo monitorovacím systémem jiného dodavatele.
Samostatným komunikačním kanálem je LAN, pro připojení automatu k síti internet.

D.RAK – D08

Představujeme Vám osmikanálový regulační automat Autron z produktové řady D.RAK – Dx. Jedná se o kompaktní regulační automat umístěný v oceloplechové rozváděčové skříni na jejíchž dveřích je namontován operátorský panel pro snadné ovládání a hlavní vypínač automatu. Vstup kabeláže do skříně je zajištěn šroubovacími vývodkami. Regulační automat je určen k montáži na stěnu.
Pro montáž do rozváděčové skříně jiného výrobce je určeno provedení “OF” – openframeAutomat je dodáván na montážním plechu a operátorský panel s propojovacím kabelem je samostatně..
Standardní firmware nutný pro funkci regulačního automatu vhodný pro většinu aplikací je v základní ceně.

Technické parametry

Ovládání / zobrazení7″ barevný dotykový displej
Počet regulačních kanálů8
Analogové vstupy14
Binární vstupy25
Analogové výstupy8
Binární výstupy27
Komunikační linky4
Připojení k internetuLAN
Připojení vodičůpružinové svorkovnice Wago 2,5mm2
Vstup pro kabelážplastové šroubovací vývodky PG11,PG16
Konstrukční provedeníoceloplechová rozváděčová skříň
Rozměry (š*v*h) bez vývodek pro kabeláž600 * 800 * 130 mm
KrytíIP54
D.RAK-D08_katalogový list

Vlastnosti regulátoru

D.RAK – D08 je osmikanálový regulátor. To znamená, že je ve standardní konfiguraci a se standardním firmware připraven regulovat osm topných větví, nebo jeden kotel a sedm topných větví, nebo dva kotle a šest topných větví, nebo tři kotle a pět topných větví, …, nebo kaskádu osmi kotlů, měřit venkovní teplotu, teplotu prostoru, tlak v otopné soustavě, zabezpečit doplňování a udržování tlaku, přepínacími kontakty relé indikovat poruchový a havarijní stav a zajistit zabezpečovací funkce kotelny (stop- tlačítko, zaplavení, únik plynu…). Firmware regulačního automatu lze podle projektu, nebo požadavků zákazníka upravit na zakázku (tzv. speciál). Takto lze vytvořit virtuální regulační kanály, nebo ovládat jiné technologické celky (pro tuto volbu kontaktujte technika).
U regulačního automatu D.RAK – D08 je možné aktivovat až 5 komunikačních kanálů. Kanály com1, com2 a com3 jsou určeny pro komunikaci s technologickými celky (kotel, tepelné čerpadlo, měřič tepla…). Prostřednictvím kanálu com0 může automat komunikovat s programy Autron, nebo prostřednictvím komunikační linky RS485 s veřejným protokolem Modbus RTU se zařízením, nebo monitorovacím systémem jiného dodavatele.
Samostatným komunikačním kanálem je LAN, pro připojení automatu k síti internet.

D.RAK – D88

Představujeme Vám šestnáctikanálový regulační automat Autron z produktové řady D.RAK – Dx. Jedná se o kompaktní regulační automat umístěný ve dvou oceloplechových rozváděčových skříních spojených v jednu na jejíchž levých dveřích je namontován operátorský panel pro snadné ovládání a hlavní vypínač automatu. Vstup kabeláže do skříně je zajištěn šroubovacími vývodkami. Regulační automat je určen k montáži na stěnu.
Pro montáž do rozváděčové skříně jiného výrobce je určeno provedení “OF” – openframeAutomat je dodáván na montážním plechu a operátorský panel s propojovacím kabelem je samostatně..
Standardní firmware nutný pro funkci regulačního automatu vhodný pro většinu aplikací je v základní ceně.

Technické parametry

Ovládání / zobrazení7″ barevný dotykový displej
Počet regulačních kanálů16
Analogové vstupy28
Binární vstupy50
Analogové výstupy16
Binární výstupy54
Komunikační linky4
Připojení k internetuLAN
Připojení vodičůpružinové svorkovnice Wago 2,5mm2
Vstup pro kabelážplastové šroubovací vývodky PG11,PG16
Konstrukční provedenídvě spojené oceloplechové rozváděčové skříně
Rozměry (š*v*h) bez vývodek pro kabeláž1200 * 800 * 130 mm
KrytíIP54
D.RAK-D88_katalogový list

Vlastnosti regulátoru

D.RAK – D88 je šestnáctikanálový regulátor. To znamená, že je ve standardní konfiguraci a se standardním firmware připraven regulovat šestnáct topných větví, nebo jeden kotel a patnáct topných větví, nebo dva kotle a čtrnáct topných větví, nebo tři kotle a třináct topných větví, …, nebo kaskádu šestnácti kotlů, měřit venkovní teplotu, teplotu prostoru, tlak v otopné soustavě, zabezpečit doplňování a udržování tlaku, přepínacími kontakty relé indikovat poruchový a havarijní stav a zajistit zabezpečovací funkce kotelny (stop- tlačítko, zaplavení, únik plynu…). Firmware regulačního automatu lze podle projektu, nebo požadavků zákazníka upravit na zakázku (tzv. speciál). Takto lze vytvořit virtuální regulační kanály, nebo ovládat jiné technologické celky (pro tuto volbu kontaktujte technika).
U regulačního automatu D.RAK – D88 je možné aktivovat až 5 komunikačních kanálů. Kanály com1, com2 a com3 jsou určeny pro komunikaci s technologickými celky (kotel, tepelné čerpadlo, měřič tepla…). Prostřednictvím kanálu com0 může automat komunikovat s programy Autron, nebo prostřednictvím komunikační linky RS485 s veřejným protokolem Modbus RTU se zařízením, nebo monitorovacím systémem jiného dodavatele.
Samostatným komunikačním kanálem je LAN, pro připojení automatu k síti internet.
